Обратные клапаны

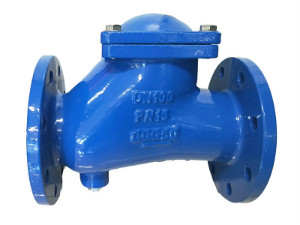

Чугунный обратный клапан с обрезиненным шаром в качестве запорного элемента, используется для предотвращения изменения направления потока воды в трубопроводах промышленной и хозяйственной канализации, действуя при этом автоматически.

Технические характеристики

• Температура рабочей среды: от -10 до +80 °С, краткосрочно до +130 °С.
• Температура окружающей среды: от -30 до +50 °С.
• Класс герметичности: "А" по ГОСТ 9544-2005
• Тип корпуса: фланцевый ГОСТ 33259-2015.
• Покрытие: эпоксидно-порошковое, не менее 250 мкм.
• Установка на трубопроводе: устанавливается в горизонтальном положении, или в вертикальном на потоке снизу-вверх.

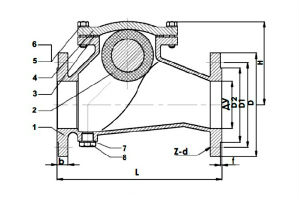

1. Корпус - GGG50 (высокопрочный чугун ВЧ50 ГОСТ 7293-85).
2. Шаровой затвор - EPMD/Алюминий
3. Уплотнение - резина NBR
4. Крышка - GGG50.
5. Болты - сталь 30Х13.
6. Шайба - сталь 30Х13.
7. Шайба - нейлон
8. Заглушка - сталь 30Х13

Таблица размеров

Ду, мм	Pу, кг/см2	D, мм	D1, мм	D2, мм	L, мм	n-d	B, мм	H, мм	Вес, кг
50	16	160	125	102	200	4-18	22	115	9
65	16	180	145	122	240	4-18	24	124	10
80	16	195	160	133	260	8-18	24	138	12
100	16	215	180	158	300	8-18	26	162	16
125	16	245	210	184	350	8-18	28	202	22
150	16	280	240	212	400	8-22	28	228	31
200	10	335	295	268	500	8-22	24	298	68
250	10	390	350	320	600	12-22	26	368	100
300	10	440	400	370	700	12-22	28	438	132
