Задвижки с обрезиненным клином и невыдвижным штоком 30ч39р

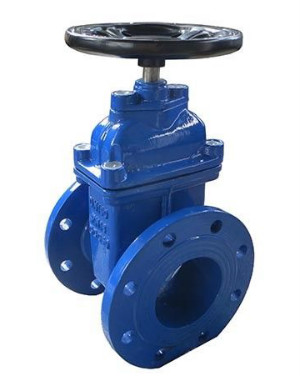

Фотография клиновой задвижки с обрезиненным клином и невыдвижным штоком

Задвижки с обрезиненным клином и невыдвижным штоком (шпинделем) 30ч39р (обозначение по СТ ЦКБА 036) применяются в качестве запорного устройства на трубопроводах горячего и холодного водоснабжения, отопительных коммуникаций, водоотведения, а так же в трубопроводных системах с антифризом. Задвижки клиновые являются одними из самых популярных типов запорной арматуры, так как они просты и надежны в обслуживании и эксплуатации. Соединение ее с трубами, как правило, фланцевое, что позволяет неоднократно производить монтаж и демонтаж в случае необходимости.

Технические характеристики

Температура рабочей среды: от -20 до +110 °С, краткосрочно до +130 °С.
Температура окружающей среды: от -30 до +50 °С.
Класс герметичности: "А" по ГОСТ 9544-2005
Тип корпуса: фланцевый с присоединительными размерами по ГОСТ 33259.
Цвет: синий.
Управление: штурвал (30ч39р).
Направление подачи рабочей среды: любое.
Установка на трубопроводе: устанавливается как на горизонтальном, так и на вертикальном трубопроводе, в любом положении кроме штурвалом (маховиком) вниз.

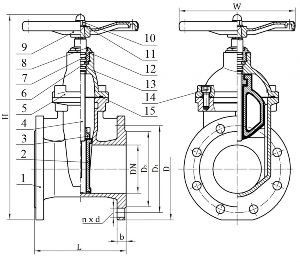

Чертеж клиновой задвижки с обрезиненным клином и невыдвижным штоком 30ч39р

Корпус - GGG50 (высокопрочный чугун ВЧ50 ГОСТ 7293).
Клин - высокопрочный чугун GGG50 (ВЧ50) с покрытием EPDM.
Гайка штока (шпинделя) - Латунь ЛС58-3.
Шток (шпиндель) - AISI 410 (12Х13 ГОСТ 5632).
Крышка корпуса - GGG50.
Установочное кольцо шпинделя - Латунь ЛС58-3.
Втулка прижимная резъбовая - Латунь ЛС58-3.
Пыльник - резина EPDM
Штурвал - Ду 50-200 - углеродистая сталь, Ду 250-600 - GGG50.
Гайка крепеления штурвала - углеродистая оцинкованная сталь.
Шайба - углеродистая сталь оцинкованная.
Кольцо уплотнительное втулка-крышка - резина EPDM.
Кольца уплотнительное втулка-шпиндель - резина EPDM.
Болты - углеродистая сталь.
Уплотнение корпус-крышка - резина EPDM (СКЭПТ).

Таблица размеров
DN	PN	L	D	D₁	D₂	n-d	W	H	Масса, кг
50	10/16	150	165	125	99	4-19	160	280	9
50	10/16	250	165	125	99	4-19	160	280	10
65	10/16	170	185	145	119	4-19	160	305	11
65	10/16	270	185	145	119	4-19	160	305	14
80	10/16	180	200	160	133	4-19	180	350	13
80	10/16	280	200	160	133	4-19	180	350	18
100	10/16	190	220	180	154	8-19	200	390	17
100	10/16	300	220	180	154	8-19	200	390	24
125	10/16	200	250	210	184	8-19	250	470	24
125	10/16	325	250	210	184	8-19	250	470	32
150	10/16	210	285	240	210	8-23	250	525	28
150	10/16	350	285	240	210	8-23	250	525	48
200	10	230	340	295	265	8-23	300	630	48
200	16	230	340	295	265	12-23	300	630	48
200	10	400	340	295	265	8-23	300	630	53
200	16	400	340	295	265	12-23	300	630	53
250	10	250	400	350	319	12-23	350	780	77
250	16	250	400	355	319	12-28	350	780	77
250	10	450	400	350	319	12-23	350	780	87
250	16	450	400	355	319	12-28	350	780	87
300	10	270	455	400	370	12-23	350	870	100
300	16	270	455	410	370	12-28	350	870	100
300	10	500	455	400	370	12-23	350	870	150
300	16	500	455	410	370	12-28	350	870	150
350	10	290	520	460	429	16-23	480	1100	156
350	16	290	520	470	429	16-28	480	1100	156
400	10	310	580	515	480	16-23	480	1200	200
400	16	310	580	525	480	16-31	480	1200	200
500	10	350	715	620	582	20-28	550	1450	310
500	16	350	715	650	582	20-34	550	1450	310
600	10	390	840	725	682	20-31	550	1650	440
600	16	390	840	770	682	20-37	550	1650	440

L-строительная длина, мм.
H-габаритная высота, мм.
D-наружный диаметр фланца, мм.
D₁-диаметр окружности крепежных отверстий, мм.
D₂-диаметр выступа уплотнительной поверхности фланца, мм.
n-d-количество и диаметр крепежных отверстий фланца.
W-диаметр штурвала (маховика), мм.
