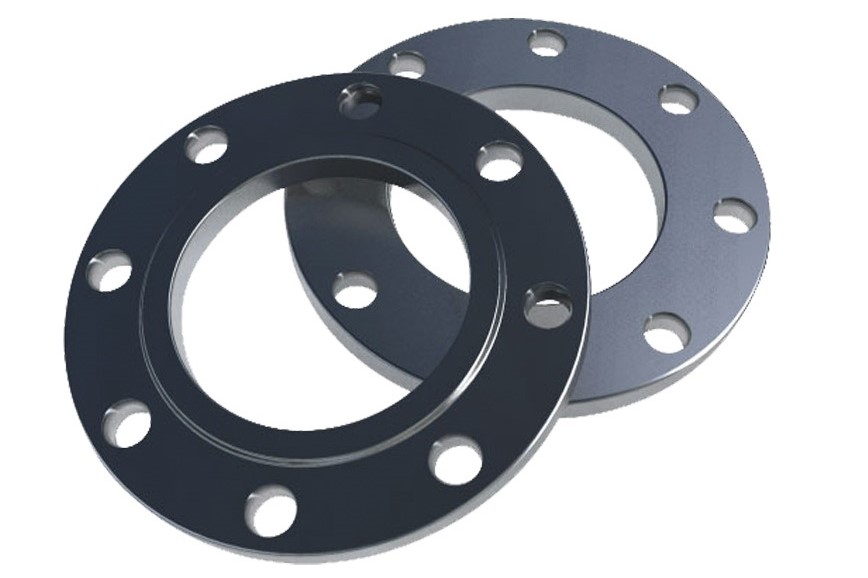

Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа

Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров применяются при условном давлении Рy от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²) и температуре среды от минус 70 до плюс 300 °С.

При монтаже фланец «надевается» на трубу и приваривается с двух сторон кольцевыми сварными швами.

Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 33259.

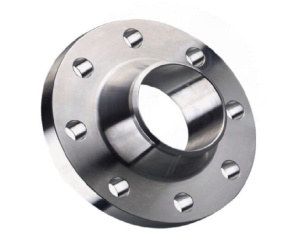

Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа

Фланцы стальные приварные встык, применяются в трубопроводных системах на условное давление Ру от 0,1 МПа до 20 МПа (от 1 до 200 кгс/см²) и температуру среды от минус 253 до плюс 600 °С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9; фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см²) не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 33259.

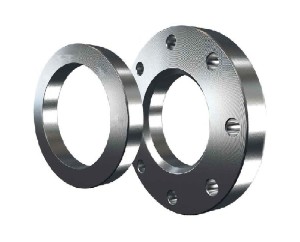

Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа

Стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров применяются при Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²) и температуре среды от минус 30 до плюс 300 °С.

Стальной свободный фланец на приварном кольце состоит из двух частей — фланца и кольца. При этом фланец и кольцо соответствуют одному условному диаметру и давлению. Данное фланцевое соединение отличается по сравнению с вышеперечисленными удобством монтажа, так как к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений, например, в химической промышленности.

Кольца изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 33259.
