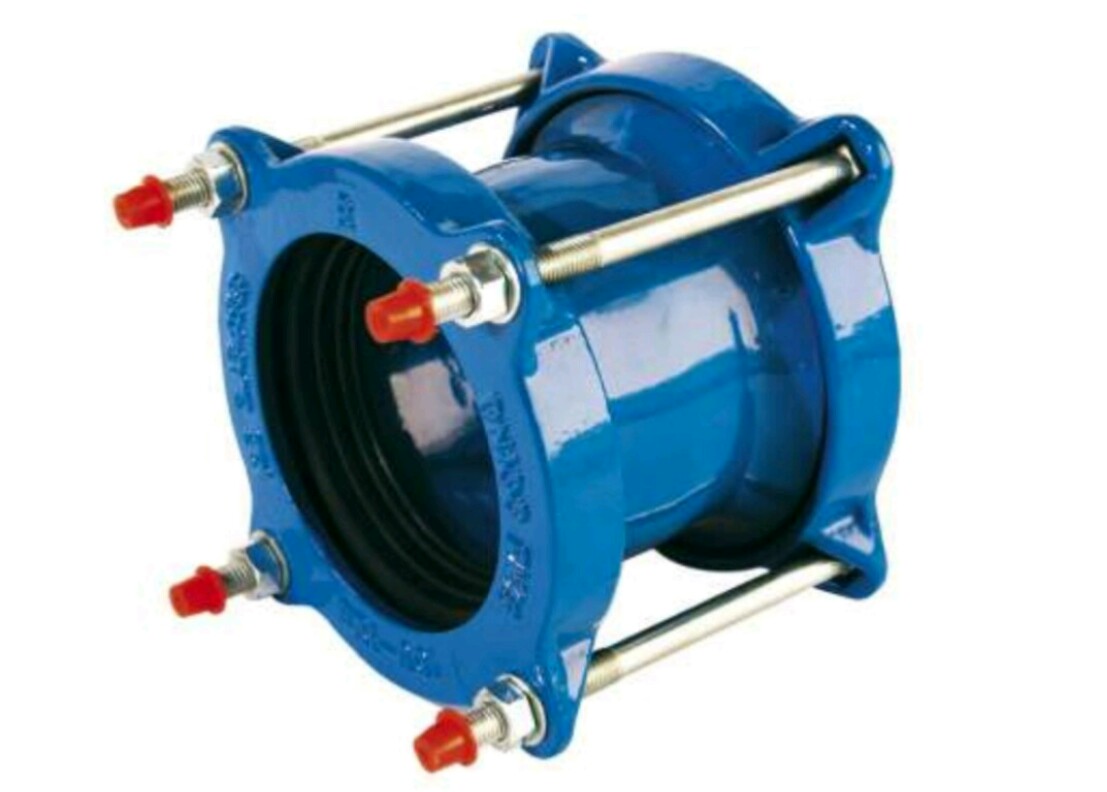

Двойной раструб компенсационный (ДРК) - соединительная муфта для труб
Двойной раструб компенсационный (ДРК) является соединительной муфтой для труб и применяется в водопроводах холодного и горячего водоснабжения, системах канализации, технических трубопроводах для безсварного соединения труб. ДРК позволяют соединять между собой трубы не только одного, но и разных диаметров, при этом допускают угловое отклонение между ними до 4° и осевые передвижения в прокладке ±2,5 мм. Корпус соединительной муфты отлит из высокопрочного чугуна GGG50 и защещен от коррозии эпоксидным покрытием RAL5005. По требованию заказчика материал уплотнения может быть выполнен из резины EPDM или NBR, а материал крепежных деталей из оцинкованной или коррозионно-стойкой стали. Соединительные муфты для трубопроводов расчитаны на номинальное давление от 1,0 до 1,6 МПа в зависимости от диаметра и диапазон рабочих темпрератур от -20 до +70 °C.
Технические характеристики:- материал корпуса: высокопрочный чугун с шаровидным графитом GGG50 (российский аналог ВЧ50);
- покрытие корпуса: эпоксидное покрытие;
- материал резинового уплотнения: резина EPDM или NBR;
- материал болтов: сталь оцинкованная.

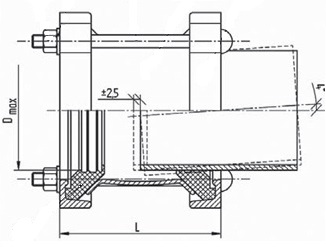

| DN | PN | Диаметр обжатия | L | Масса, кг |
|---|---|---|---|---|
| 50 | 16 | 59-73 | 150 | 2,5 |
| 65 | 72-85 | 2,7 | ||
| 80 | 88-103 | 6,1 | ||
| 100 | 109-128 | 7,2 | ||
| 125 | 132-154 | 7,7 | ||
| 150 | 159-182 | 180 | 8,5 | |
| 200 | 218-235 | 200 | 10,7 | |
| 250 | 250-267 | 15,0 | ||
| 275 | 272-289 | |||
| 300 | 315-332 | 240 | 19,0 | |
| 400 | 400-429 | 32,0 | ||
| 400 | 417-437 | |||
| 500 | 526-546 | 40,0 | ||
| 600 | 630-650 | 60,0 |
