Подставки под пожарный гидрант

Установка пожарного гидранта осуществляется на специальную фланцевую подставку. Конструкция подставок и расположение фланцев позволяют присоединять различную трубопроводную арматуру напрямую к подставке, упрощая процесс монтажа. Размеры подставок под пожарный гидрант соответствуют ГОСТ 5525-88. Подставки изготавливаются для трубопроводов с давлением 1,0 МПа и 1,6 МПа.

В зависимости от количества выходных патрубков для соединения с подземным водопроводом подставки делятся на следующие виды:

• ППКФ — подставка пожарная с ответным фланцем под гидрант и четырьмя боковыми выходами на трубопровод.
• ППТФ — подставка пожарная с ответным фланцем под гидрант и тремя боковыми выходами на трубопровод.
• ППФ — проходная пожарная подставка с двумя соосно расположенными выходами.
• ППФО — подставка пожарная односторонняя с одним выходом на водопровод.
• ППС-200 - отрезок трубы диаметром 219 мм и длиной 350 мм с обратным фланцем, для установки пожарного гидранта.

ППКФ

ППТФ

ППФ

ППФО

ППС-200

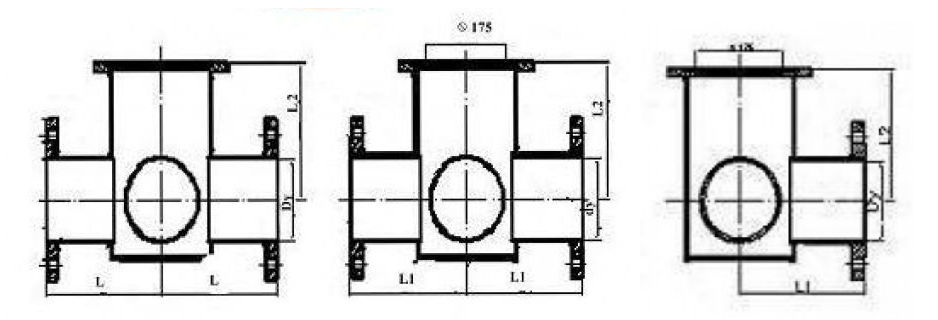

Таблица размеров ППКФ и ППТФ

Диаметр основного прохода, DN	Диаметр поперечного прохода, dn	L, мм	L1, мм	L2, мм	Масса, кг
					ППКФ	ППТФ
50	50	200	200	225	32	30
100	50				41	32
	100				42	35
150	50	200	200	250	53	40
	100				54	41
	150		250		55	90
200	50	200	200	275	61	47
	100				62	48
	150		225		63	50
	200	250	300		67	98
250	50	200	200	300	75	54
	100				76	55
	150	200	250		77	58
	200	250	275		81	63
	250		300		82	106
300	50	250	250	325	95	66
	100				96	68
	150				97	71
	200	250	300		98	74
	250				99	77
	300	300			103	120

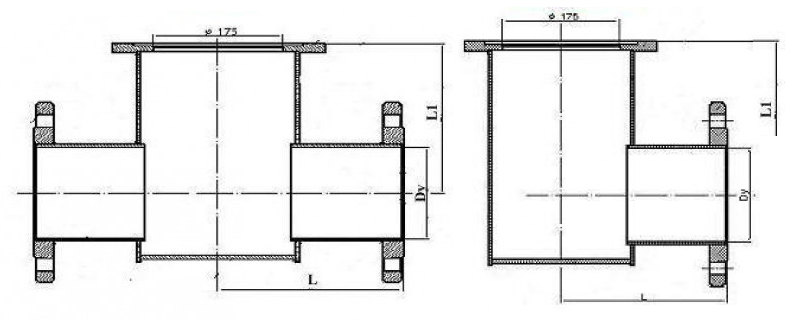

Таблица размеров ППФ и ППФО

Диаметр прохода, DN	L, мм	L1,мм	Масса, кг		Обозначение
			ППФ	ППФО	ППФ	ППФО
50	200	225	29	26	ППФ-50	ППФО-50
65			30	×	ППФ-65	×
80			32	×	ППФ-80	×
100			34	32	ППФ-100	ППФО-100
150		250	42	35	ППФ-150	ППФО-150
200		275	48	40	ППФ-200	ППФО-200
250		300	57	47	ППФ-250	ППФО-250
300	250	325	72	57	ППФ-300	ППФО-300
