Задвижки шиберные

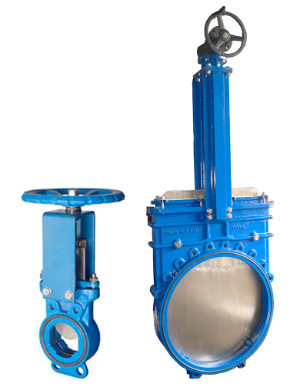

Задвижки шиберные применяются в качестве запорного устройства на трубопроводах нефтегазовой, целлюлозно-бумажной промышленности, а также в вакуумной технике и трубопроводах сточных вод. Запорный элемент такой задвижки изготовлен из стальной пластины небольшой толщины, что позволяет разрезать различные включения в рабочей среде трубопровода. Конструкция шиберной задвижки позволяет изготавляивать запорную арматуру большых диаметров при минимальной строительной длине.

Технические характеристики

• Температура рабочей среды: от -20 до +90 °С
• Температура окружающей среды: от -30 до +50 °С.
• Класс герметичности: "А" по ГОСТ 9544-2005
• Тип корпуса: межфланцевый (присоединение к трубопроводу по ГОСТ 33259).
• Цвет: синий.
• Управление: штурвал. Под заказ поставляем задвижки с редуктором, под электропривод или с электроприводом.
• Направление подачи рабочей среды: любое.
• Установка на трубопроводе: устанавливается как на горизонтальном, так и на вертикальном трубопроводе, в любом положении кроме штурвалом (маховиком) вниз.

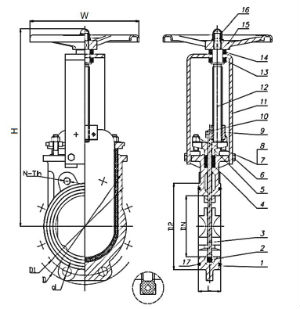

1. Корпус - GGG40 (высокопрочный чугун ВЧ40 ГОСТ 7293-85).
2. Уплотнение - резина EPDM (СКЭПТ).
3. Диск - AISI 304 (нержавеющая сталь Х18Н10 ГОСТ 5632-72).
4. Уплотнение - резина PTFE.
5. Корпус - углеродистая сталь.
6. Болт - AISI 201.
7. Гайка - AISI 201.
8. Болт - AISI 201.
9. Гайка штока - Латунь ЛС58-3.
10. Болт - AISI 201.
11. Колонна - Сталь А3.
12. Шток - сталь 20Х13.
13. Подшипник - ZChSnSb10-6.
14. Корпус подшипника - Сталь А3.
15. Штурвал - GGG40.
16. Гайка - AISI 201.
17. Кольцо - резина NBR

Таблица размеров шиберных задвижек

DN, мм	PN, кг/см2	L, мм	D, мм	D1, мм	D2, мм	N-th	d, мм	W, мм	H, мм	Масса, кг
50	10	48	165	125	99	4-М16	18	180	290	7
65	10	48	185	145	118	4-М16	18	180	320	8
80	10	51	200	160	132	8-М16	18	220	350	10
100	10	51	220	180	156	8-М16	18	240	385	13
125	10	57	250	210	184	8-М16	18	240	430	18
150	10	57	285	240	212	8-М20	23	280	485	23
200	10	60	340	295	266	8-М20	23	300	565	30
250	10	70	395	350	319	12-М20	23	320	680	51
300	6	76	445	400	370	12-М20	23	320	755	63
350	6	76	505	460	430	16-М20	23	350	922	87
400	6	89	565	515	480	16-М20	27	350	970	117
450	4	89	615	565	530	20-М24	27	310	1100	165
500	4	114	670	620	582	20-М24	27	310	1200	237
600	4	114	780	725	682	20-М27	30	310	1410	326
700	2	127	895	840	794	24-М27	30	310	1670	520
800	2	127	1015	950	901	24-М30	33	310	1935	840
900	2	127	1115	1050	1001	28-М30	33	460	2100	960
1000	2	149	1230	1160	1112	28-М32	36	460	2310	1065
1200	2	156	1455	1380	1328	32-М36	39	530	2890	2065
1400	2	279	1675	1590	1530	36-М40	42	600	3125	3900
1600	2	360	1915	1820	1750	40-М40	48	600	3770	4190

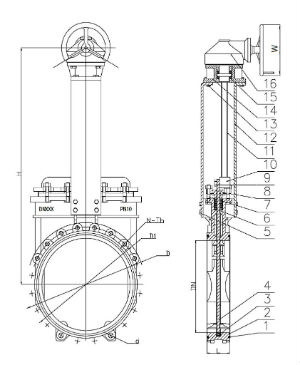

1. Кольцо - резина NBR
2. Корпус - GGG50 (высокопрочный чугун ВЧ50 ГОСТ 7293-85).
3. Седло - резина EPDM (СКЭПТ).
4. Диск - AISI 304 (нержавеющая сталь Х18Н10 ГОСТ 5632-72).
5. Болт - AISI 201.
6. Уплотнение - резина PTFE.
7. Гайка/болт - AISI 201.
8. Корпус - углеродистая сталь.
9. Гайка/болт - AISI 201.
10. Гайка штока - Латунь ЛС58-3.
11. Шток - сталь 20Х13.
12. Скоба - Сталь А3.
13. Болт - Сталь А3.
14. Платформа - углеродистая сталь.
15. Подшипник - ZChSnSb10-6.
16. Редуктор - ВЧ40.
