Фланцы обжимные

Фланец соединительный обжимной или более точное его название патрубок фланцевый раструбный компенсационный (ПФРК) позволяет за короткое время осуществлять монтаж запорной арматуры на трубопровод без необходимости выполнения сварочных работ. Данные соединительные элементы применяются в водопроводах холодного и горячего водоснабжения, системах канализации, технических трубопроводах. Фланцы обжимные существенно сокращают время на строительство или ремонт сетей водоснабжения, при этом не требуется участие высококвалифицированного рабочего персонала. Такие факторы в итоге приводят к снижению себестоимости вновь возводимых или ремонтируемых сетей водоснабжения.

Технические характеристики:

• материал корпуса: высокопрочный чугун с шаровидным графитом GGG50 (российский аналог ВЧ50);
• покрытие корпуса: эпоксидное покрытие;
• материал резинового уплотнения: резина EPDM или NBR;
• материал болтов: сталь оцинкованная.

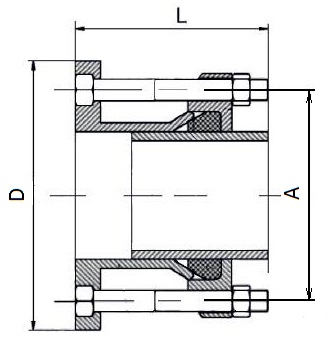

Таблица размеров

DN	PN	Диаметр обжатия	D	L	A	Вес, кг
50	16	59-72	165	105	124	4,6
65		72-85	187		145	4,8
80		88-103	222		160	5,7
100		109-128	227	110	180	6,2
125		132-157	287		210	7,2
150		159-182	287		240	10,3
175		192-210	315		270	11,4
200		218-235	340	125	295	12,5
225		250-267	400		350	16,6
250		272-289	400		350	16,6
300		315-332	482	135	400	24,0
300		322-339	482		400	24,0
350		374-391	520		460	43,3
400		417-437	580	145	515	49,5
500		526-546	715	145	620	68,5
600		630-650	840	165	725	85,0
