Прокладки овального и восьмиугольного сечения

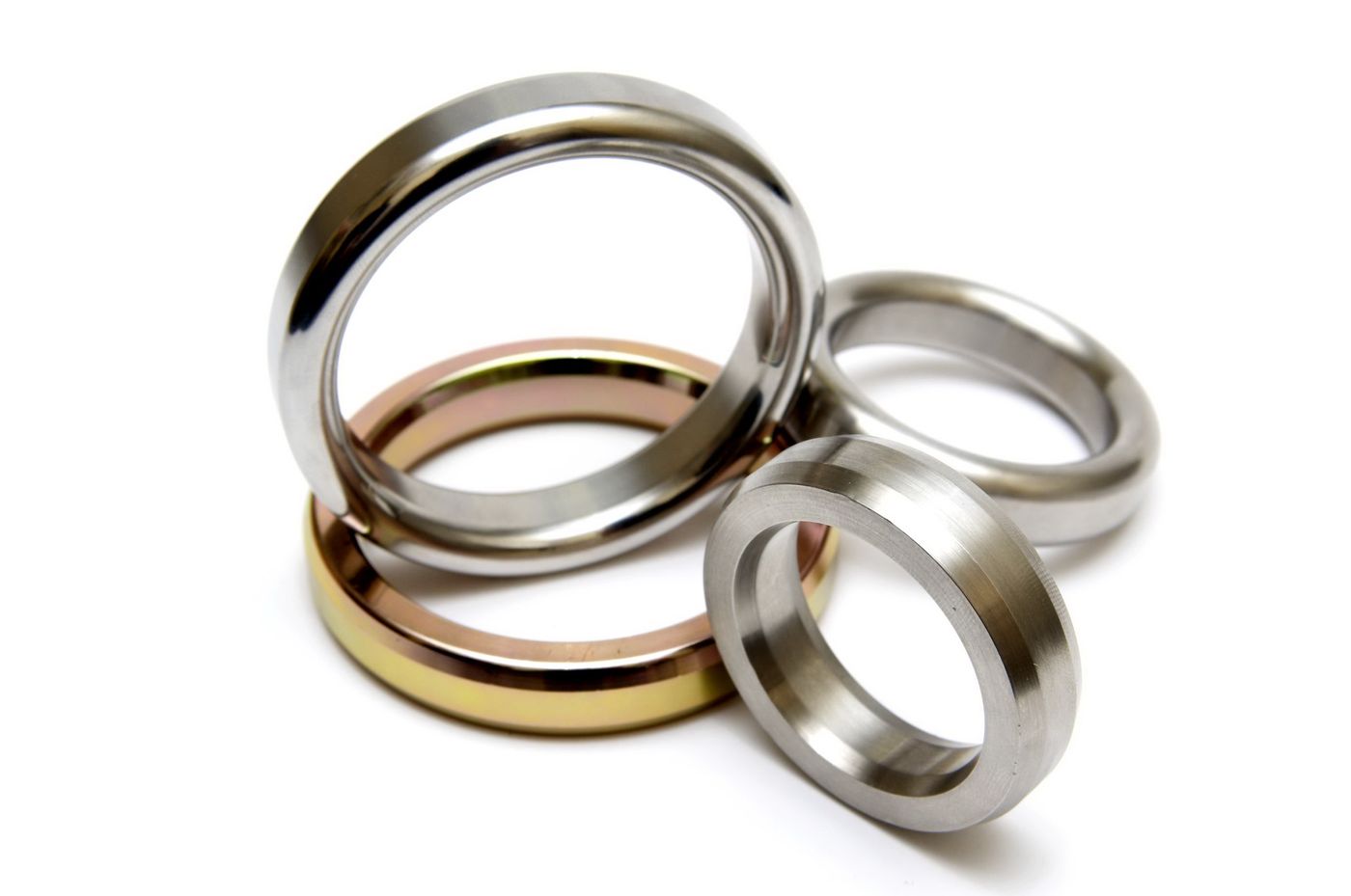

Прокладки овального и восьмиугольного сечения используются для трубопроводов, работающих при давлении от 6,3 до 16,0 МПа и температуре от -70 до +600 °С. Прокладка устанавливается в паз фланца, имеющего исполнение J по ГОСТ 33259. При затяжке крепежных шпилек происходит соприкосновение конических поверхностей, у прокладки восьмиугольного сечения, или тороидальных поверхностей, у прокладки овального сечения и стенок паза фланца. В результате такого уплотнения обеспечивается высокая надежность и герметичность фланцевого соединения. При этом плотный контакт прокладки с каждым фланцем происходит сразу в двух областях: по внутреннему и по наружному контуру.

При заказе прокладок овального и восьмиугольного сечения необходимо помнить, что твердость основного металла прокладок должна быть ниже твердости металла фланцев не менее чем на 20 единиц НВ.

Прокладки изготавливаются в соответствии с ОСТ 26.260.461, ГОСТ 28759.8, ASME B 16.20

Прокладки линзовые

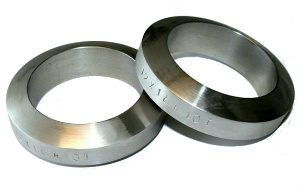

Линзовые прокладки предназначены для применения в химической и нефтехимической отраслях для систем с повышенными требованиями к безопасности для уплотнения фланцевых соединений арматуры, соединительных частей и трубопроводов на условное давление от 2,0 до 100,0 МПа и температурой среды от минус 50 до плюс 510 °С. Изготавливаются по ГОСТ 10493.

Существует два вида линзовых прокладок: жесткие (Ж) и компенсирующие (К). В свою очередь жесткая линза бывает исполнения 1 без бурта, либо исполнения 2 с буртом. Компенсирующие линзы делятся по показателям давления: линза исполнения 1 применяется при давлении до 50,0 МПа и линза исполнения 2 при давлении от 63,0 до 100,0 МПа.

Благодаря контакту сферической поверхности прокладки с конусообразным гнездом фланца возникает эффект локальной концентрации напряжений, способствующий лучшему уплотнению. Прокладки абсолютно не поддаются выдуванию, и в отличие от прокладок восьмиугольного и овального сечения имеют одну область уплотнения. Используются на фланцах до PN 400 и до DN 400. Прокладка устанавливается в паз фланца, имеющего исполнение K по ГОСТ 33259. При специальном исполнении может быть также с центрирующим кольцом и гальваническим покрытием. Комплектующие линзы и вставные кольца к ним должны изготавливаться из одинаковых марок стали.

Пример условного обозначения линзы типа Ж исполнения 2 с номинальным диаметром DN 40 мм из стали марки 18Х3МВ:

Линза Ж2-40-18Х3МВ ГОСТ 10493-81

Пример условного обозначения линзы типа К исполнения 1 с номинальным диаметром DN 100 мм из стали марки 18Х3МВ:

Линза К1-100-18Х3МВ ГОСТ 10493-81
