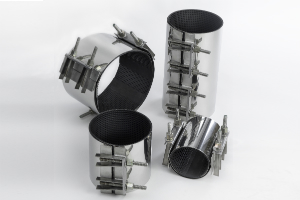

Ремонтные хомуты
Ремонтные хомуты, прежде всего, предназначены для ремонта труб при продольных трещинах, местной питтинговой коррозии, повреждениях от сварки, переломах трубы. А также могут применяться для соединения труб равного диаметра. Использование хомутов позволяет существенно сократить время на ремонт трубопровода и экономит средства на покупке дорогостоящего сварочного оборудования и расходных материалов. Ремонтные хомуты для труб изготовлены из высококачественной коррозионно-стойкой (нержавеющей) стали имеют ячеистое резиновое уплотнение по всей внутренней поверхности, зафиксированное специальным клеем, удерживающим уплотнение на месте даже при максимальных нагрузках. Ремонтные хомуты могут устанавливаться на трубы из стали, чугуна, асбоцемента, стали с покрытием из полиэтилена, поливинилхлорида, армированного стеклопластика и полиэтилена.
- материал ремонтного хомута: сталь AISI 304 (российский аналог 08Х18Н10);
- тип замка: - РХН1 и РХН(МБС)1 однозамковый (одна часть);
- материал резинового уплотнения: - РХН1, РХН2, РХН3 пищевая резина EPDM (питьевая вода, слабые кислоты и щелочи и перекись водорода в температурном интервале от -30 до +80 °C);
- «П»-фиксатор: сталь AISI 304;
- материал шпилек и шайб: сталь AISI 304;
- материал гаек: сталь с цинковым противозадирным покрытием, повышенной прочности.
- РХН2 и РХН(МБС)2 двухзамковый (две части);
- РХН3 трехзамковый (три части);
- РХН(МБС)1, РХН(МБС)2 резина NBR (питьевая вода и нефтепродукты в температурном интервале от -30 до +100 °C).
| Однозамковый хомут | ||||||
|---|---|---|---|---|---|---|
| Диапазон диаметров | PN | Длина хомута, мм | ||||
| 200 | 300 | 400 | 500 | 600 | ||
| 44-51 | 16 | ✓ | ||||
| 48-55 | ||||||
| 52-59 | ||||||
| 57-64 | ||||||
| 60-67 | ✓ | |||||
| 63-70 | ✓ | |||||
| 67-74 | ||||||
| 70-77 | ||||||
| 73-80 | ||||||
| 75-83 | ||||||
| 82-90 | ||||||
| 87-97 | ||||||
| 95-104 | ||||||
| 98-108 | ||||||
| 102-112 | ||||||
| 108-118 | ||||||
| 113-123 | ✓ | |||||
| 118-128 | ||||||
| 120-131 | ||||||
| 125-135 | ||||||
| 133-144 | ||||||
| 139-150 | ||||||
| 145-155 | ||||||
| 151-161 | ||||||
| 159-170 | ||||||
| 165-175 | ||||||
| 168-180 | ||||||
| 176-186 | 10 | |||||
| 180-191 | ||||||
| 193-203 | ||||||
| 200-210 | ||||||
| 209-220 | ||||||
| 215-226 | ||||||
| 219-230 | ||||||
| 222-233 | ✓ | |||||
| 228-240 | ||||||
| 243-253 | ||||||
| 252-262 | ||||||
| 261-271 | ||||||
| 271-281 | ||||||
| 280-290 | ||||||
| 294-304 | ||||||
| 315-326 | ||||||
| 320-330 | ||||||
| 324-334 | ||||||
| 335-346 | ||||||
| 423-432 | ||||||
| Двухзамковый хомут | ||||||
|---|---|---|---|---|---|---|
| Диапазон диаметров | PN | Длина хомута, мм | ||||
| 200 | 300 | 400 | 500 | 600 | ||
| 88-110 | 16 | ✓ | ✓ | ✓ | ✓ | |
| 108-128 | ||||||
| 112-134 | ||||||
| 120-140 | ||||||
| 133-155 | ||||||
| 138-160 | ||||||
| 158-180 | ||||||
| 168-190 | ||||||
| 190-210 | 10 | |||||
| 195-217 | ||||||
| 210-230 | ||||||
| 216-238 | ||||||
| 225-246 | ||||||
| 238-260 | ||||||
| 251-271 | ||||||
| 273-293 | ||||||
| 295-315 | ||||||
| 314-335 | ✓ | |||||
| 322-344 | ||||||
| 334-354 | ||||||
| 340-360 | ||||||
| 348-368 | ||||||
| 365-385 | ||||||
| 376-396 | ||||||
| 390-410 | ||||||
| 404-424 | ||||||
| 420-440 | ||||||
| 440-460 | ||||||
| 457-477 | ||||||
| 468-488 | ||||||
| 488-508 | ||||||
| 500-520 | ||||||
| 520-540 | 6 | |||||
| 545-565 | ||||||
| 568-588 | ||||||
| 586-606 | ||||||
| 600-620 | ||||||
| 625-645 | ||||||
| 705-725 | 4 | |||||
| 730-750 | ||||||
| 755-775 | ||||||
| 805-825 | 3 | |||||
| 835-855 | ||||||
| Трехзамковый хомут | |||||
|---|---|---|---|---|---|
| Диапазон диаметров | PN | Длина хомута, мм | |||
| 300 | 400 | 500 | 600 | ||
| 267-297 | 10 | ✓ | ✓ | ||
| 300-330 | |||||
| 323-353 | |||||
| 352-382 | ✓ | ||||
| 378-408 | |||||
| 402-432 | |||||
| 429-459 | |||||
| 456-486 | ✓ | ||||
| 490-520 | |||||
| 520-550 | |||||
| 532-562 | 6 | ||||
| 545-575 | |||||
| 570-600 | |||||
| 586-616 | |||||
| 609-639 | |||||
| 615-645 | |||||
| 633-663 | 4 | ||||
| 654-684 | |||||
| 702-732 | |||||
| 711-741 | |||||
| 747-777 | |||||
| 780-810 | |||||
| 813-843 | 3 | ||||
| 852-882 | 2 | ||||
| 864-894 | |||||
| 900-930 | |||||
| 925-955 | |||||
| 945-975 | |||||
| 970-1000 | |||||
