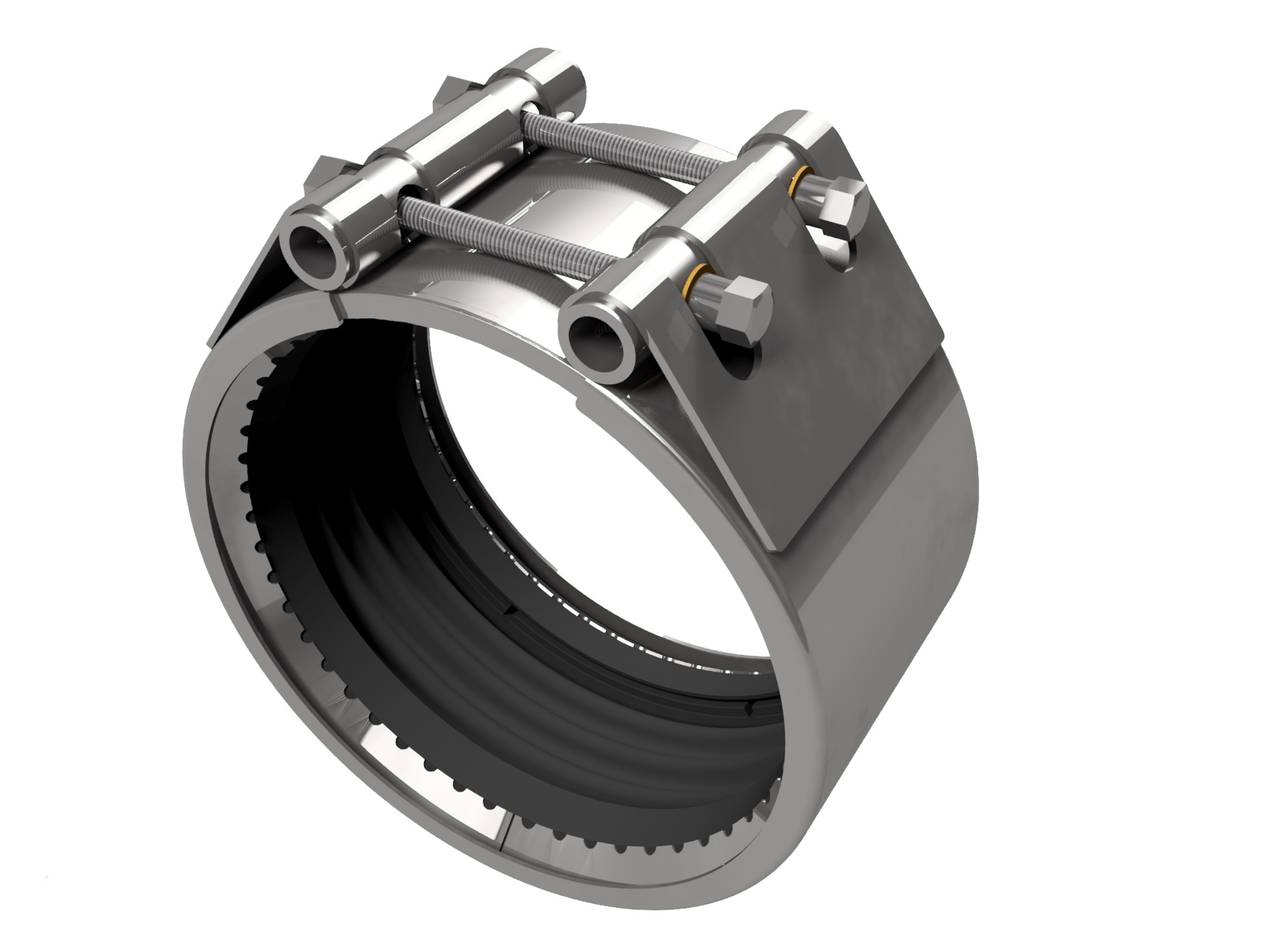

Муфты соединительные гидравлические для трубупроводов
Муфты соединительные компенсационные гидравлические предназначены для сопряжения трубопроводов из различных материалов без применения сварки в зданиях, на производствах, а также на морских, речных судах и платформах.
Муфты изготовлены из стали AISI 316L, обеспечивающей хорошие коррозионно-стойкие свойства в агрессивных средах.
Данные муфты выпускаются в двух вариантах: скользящие и со стопорными кольцами. В скользящих муфтах применяются специальные уплотнительные губки, увеличивающие силу обжатия при повышении давления в трубе. В муфтах со стопорными кольцами применяется специальная стяжная анкерная система, способствующая внедрению анкерного кольца в поверхность трубы при включении давления в системе.

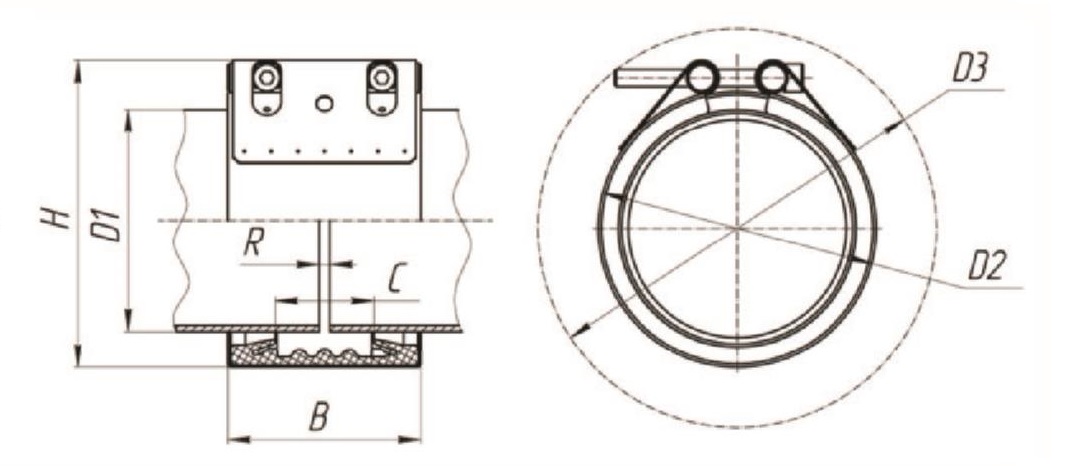

- D1 - наружный диаметр трубы;
- D2 - наружный диаметр корпуса муфты;
- D3 - габаритный диаметр муфты;
- B - ширина муфты.
- H - габаритная высота муфты;
- R - зазор между торцами труб;
Диапазон температур среды при эксплуатации муфты составляет от минус 40 до плюс 110 °С.
